Сборка щита в частном доме

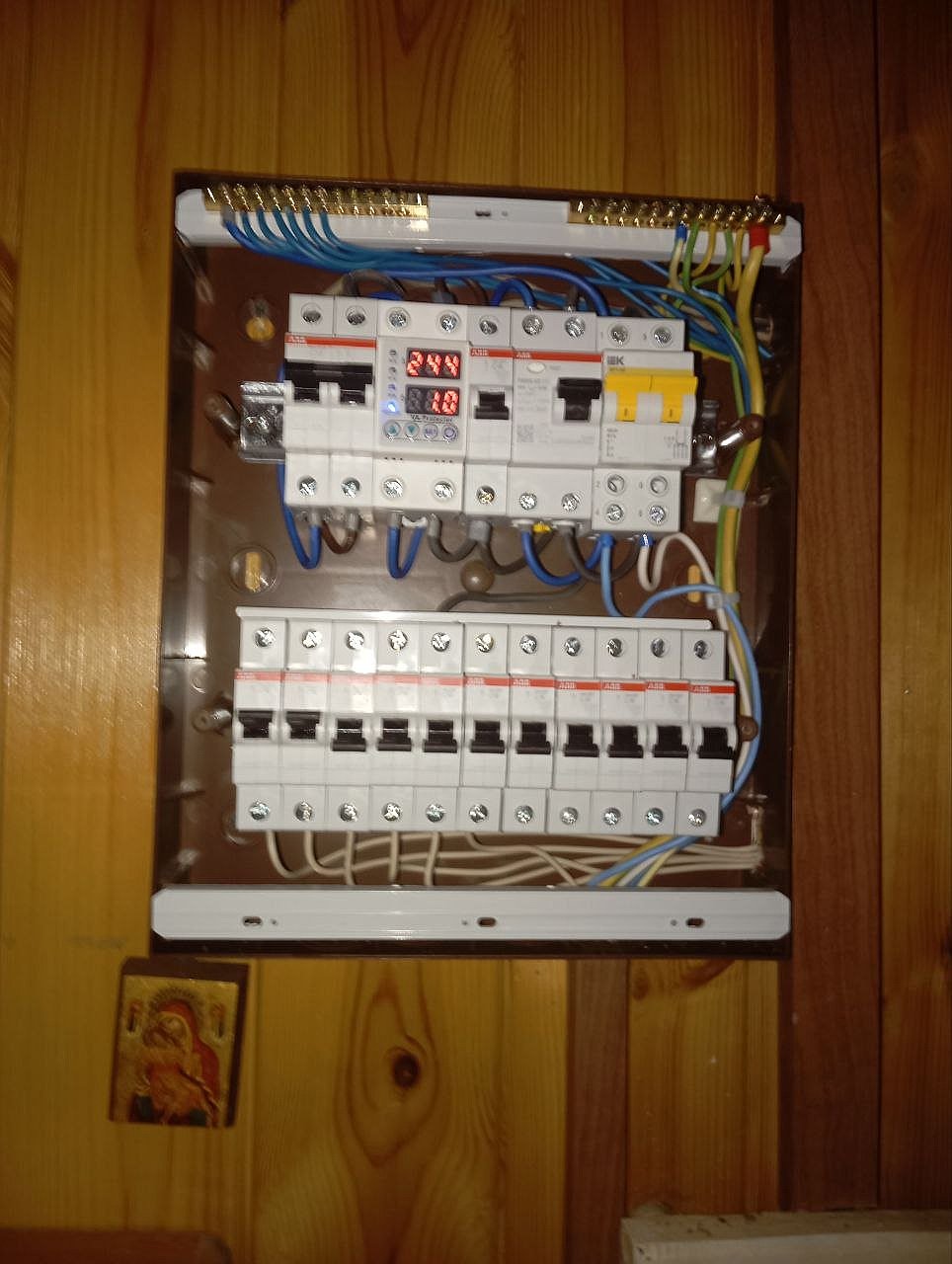

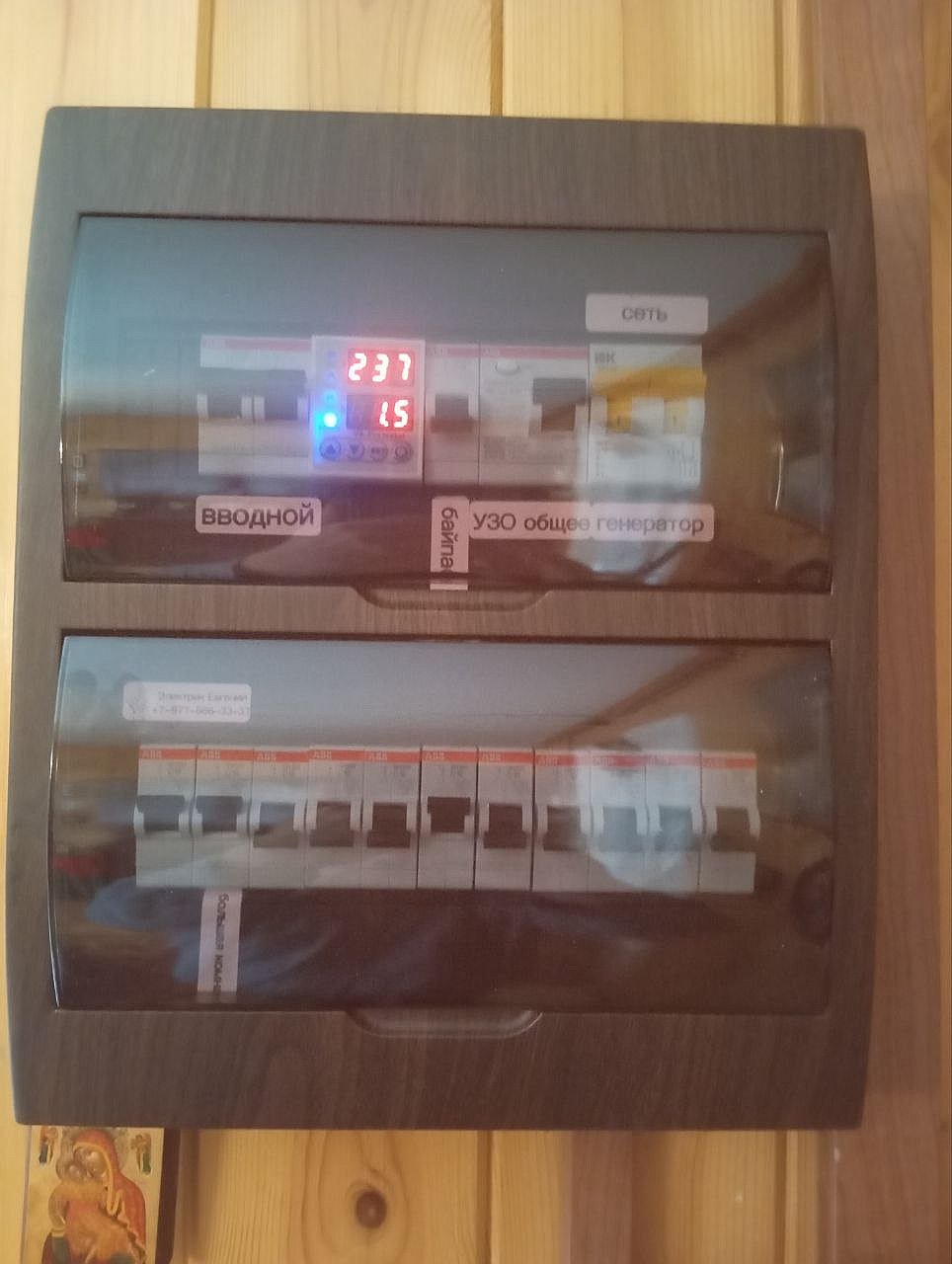

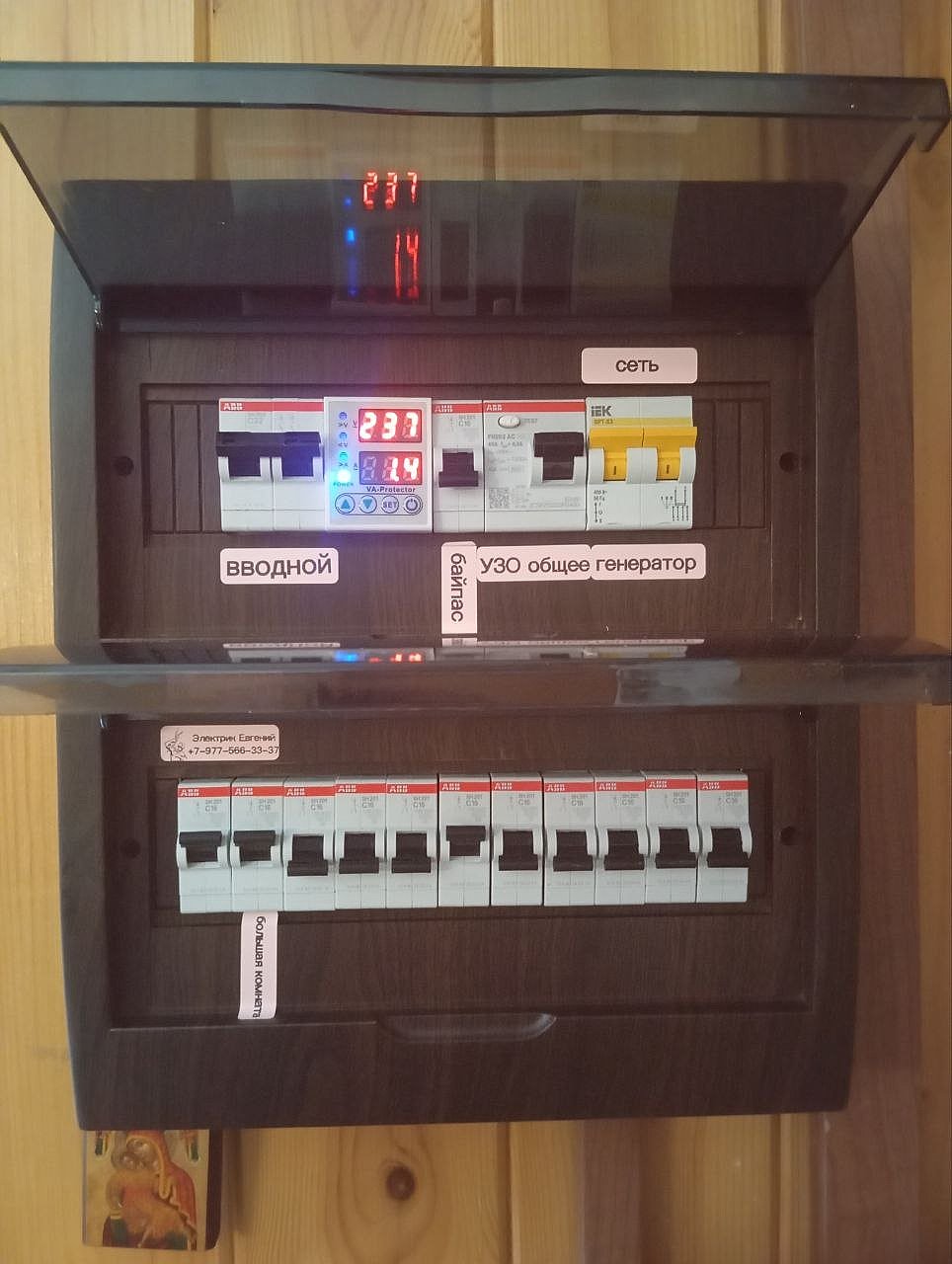

Собрал щит для частного дома на автоматике ABB в двухрядном боксе. В верхнем ряду — вводной автомат, реле напряжения с индикацией напряжения и тока, байпас, общее УЗО и переключатель «сеть — генератор», поэтому дом можно перевести на резервное питание. В нижнем ряду — групповые автоматы на линии дома. Рабочие и защитные проводники собраны на отдельных шинах, провода уложены аккуратно, без скруток. Все аппараты подписаны, поэтому нужную линию видно сразу.
